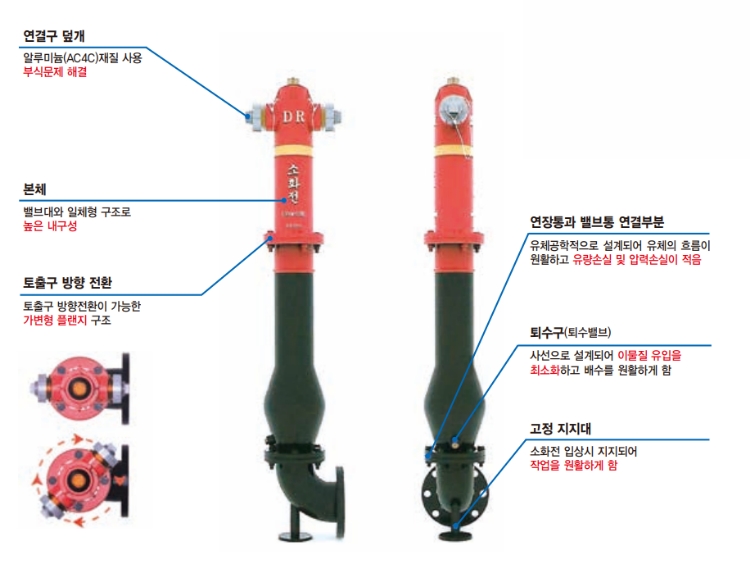

옥외소화전 - 제품의 특징

별도의 공사작업 없이 내부 부속품 교체가 용이하여 공사비 및 자재구입비 절감

유체공학적인 구조로 설계되어 기존 소화전에 비해 압력손실이 적음

개선된 디스크 구조 형태로 소화전 개폐시 부드럽게 작동

일체형 내부구조에 의한 연결부위 파손 문제 해결

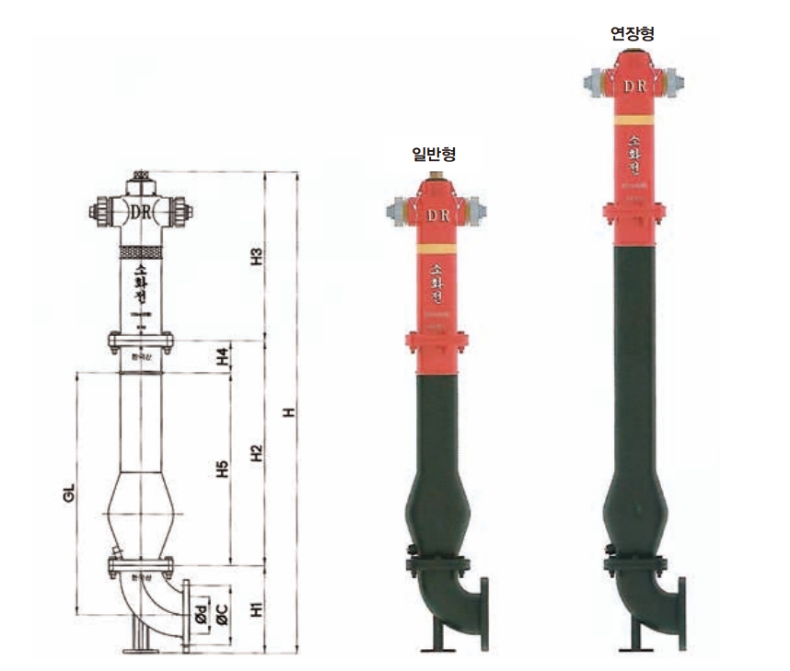

옥외소화전 - 도면 및 치수

디스크가 반구형으로 되어 있어 유체의 저항을 최소화하고, 높은 수압에서도 개폐가 원활함

유체공학적인 구조로 설계되어 유체의 흐름이 원활하며, 유량손실 및 압력손실이 적음

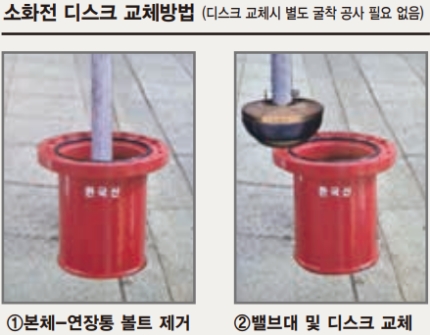

구조가 간단하여 비상시 점검이 용이하고, 사후관리 시에도 별도의 굴착 작업 없이 분해조립이 가능

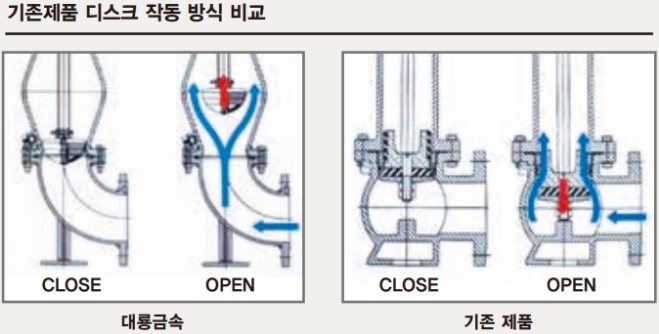

유로의 흐름 방향에 의한 디스크 개폐방식으로 부드러운 개폐 및 와류 현상 최소화

타사 대비 높은 유량 확보

형식	DN	H	H1	H2	H3	H4	H5	GL	Ød	ØC
일반형	100	1498	272	700	526	100	600	754.5	115	185
연장형	100	1898	272	1100	526	100	1000	1154.5	115	185
